單流束旋翼幹式冷水表CD90TAR-(15～20)E
CD90TAR係列水表是單流旋翼式冷水水表，超級幹式，即幹式表盤，磁力傳動，下磁鋼直接安裝於葉輪上，此葉輪為唯一浸沒在水中工作的可動部件；因此能可靠的計量硬質，帶水垢和懸浮物的水質，而不至於產生一般結構水表齒輪浸在水中工作而出現加速磨損的現象。
＊防磁結構，不受外來磁場幹擾。
＊計量等級符合ISO4064的B級。
工作條件：
＊水壓：不大於1.6MPa（16bar）
＊水溫：不超過50℃
示值誤差:
從分界流量到過載流量為±2%；
從最小流量到分界流量（不包括分界流量）為±5%.
參數尺寸 SPECIFICATION AND OVERALL DIMENSIONS
|
名稱 Description
|
單位
Unit
|
技術參數與尺寸
HYDRAULIC DATA AND DIMENSIONS
|
|
公稱口徑 Nominal size
|
mm
|
15
|
20
|
|
inch
|
1/2
|
3/4
|
|
流通能力 Rated capacity-Q
|
m3/h
|
3
|
5
|
|
過載流量Overload flow-rate
|
m3/h
|
3
|
5
|
|
常用流量Permanent flow-rate
|
m3/h
|
1.5
|
2.5
|
|
分界流量Transitional flow-rate
|
m3/h
|
0.12
|
0.2
|
|
最小流量（qmin）Minimum flow-rate
|
m3/h
|
0.03
|
0.05
|
|
每天最大累積用水量 Max.daily flow-Eg
|
m3
|
9
|
15
|
|
最大工作壓力 Max.working pressure
|
Mpa
|
1.6
|
1.6
|
|
最大讀數 Max. reading
|
m3
|
99999.9999
|
99999.9999
|
|
最小讀數 Min.reading
|
m3
|
0.00005
|
0.00005
|
|
L
|
mm
|
110
|
115
|
|
I
|
mm
|
190
|
216
|
|
H
|
mm
|
94.5
|
94.5
|
|
B
|
mm
|
88
|
88
|

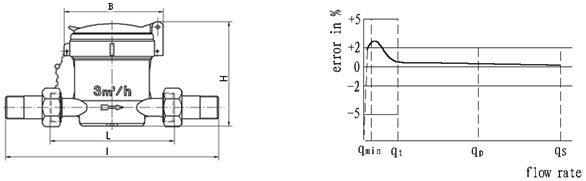

外形尺寸 OVERALL DIMENSIONS 流量誤差曲線 FLOW-ERROR CURVE
