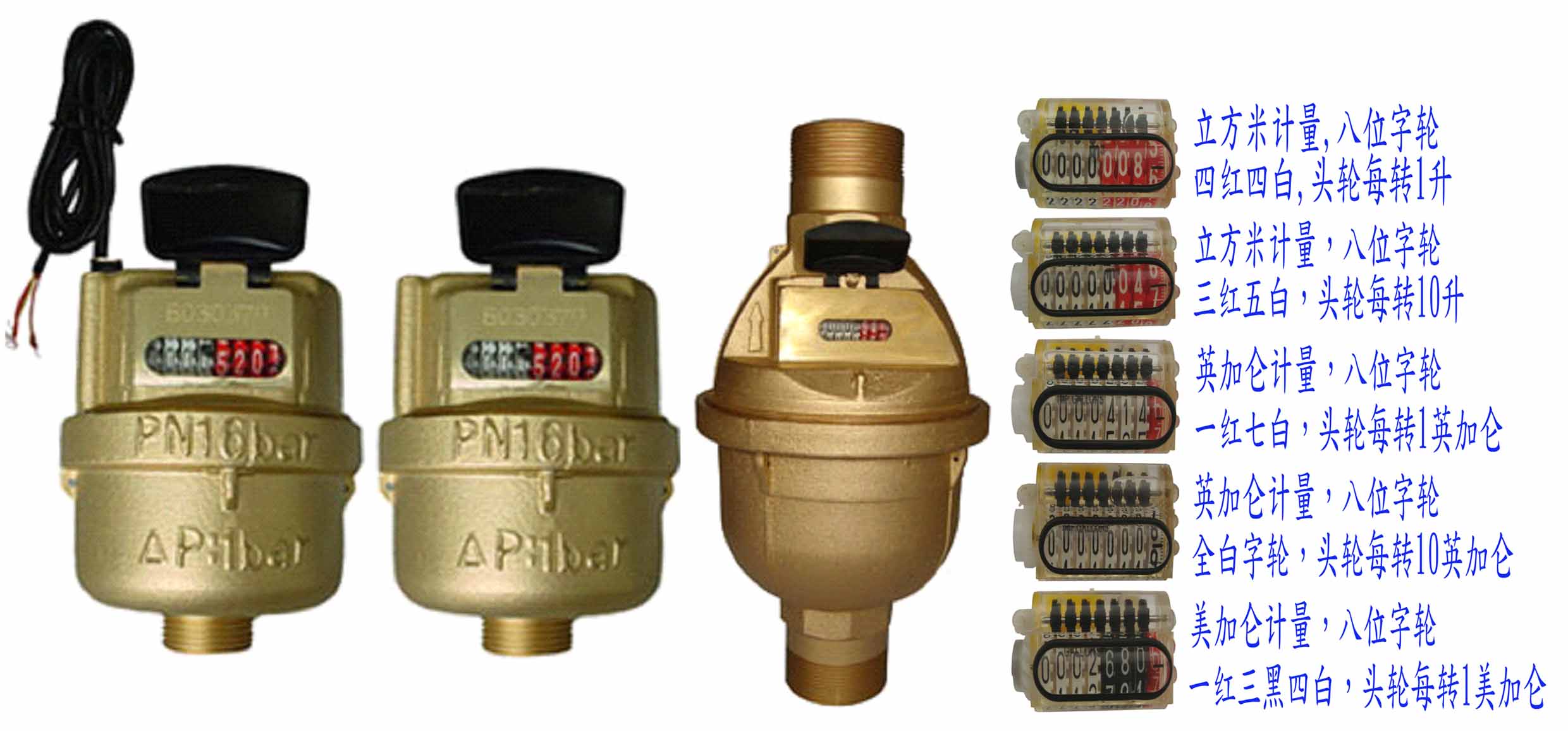

容積液封式水表（銅殼）PD97TRP-(15～40)E
用 途：用來記錄流經自來水管道飲用冷水的總量（也可用於純淨水）。
工作條件:
＊水壓：不小於1.6MPa
＊水溫：不超過50℃
特 點：
＊始動流量低
＊可於任何位置安裝，如水平，垂直等
＊ 旋轉活塞式，可靠性高。
＊ 精確度高
＊ 全銅表殼
＊ 根據需要可配有遠傳發訊裝置。
＊本水表技術參數符合ISO 4064國際標準和GB/T778-2007國家標準。
示值誤差限:
從分界流量到過載流量為±2%；
從最小流量到分界流量（不包括分界流量）為±5%.
參數尺寸 SPECIFICATION AND OVERAL DIMENSIONS
|
名稱 Description |
單位
Unit |
技 術 參 數 與 尺 寸
HYDRAULIC DATA AND DIMENSIONS |
|
公稱口徑 Nominal Size |
mm（inch） |
DN15（1/2） |
DN20（3/4） |
DN25（1） |
DN32（1-1/4） |
DN40（1-1/2） |
|
過載流量 （Q4） ERROR LIMIT ±2% |
m3/h |
3.125 |
5 |
7.875 |
12.5 |
20 |
|
常用流量 （Q3） ERROR LIMIT ±2% |
m3/h |
2.5 |
4.0 |
6.3 |
10 |
16 |
|
分界流量 （Q2） ERROR LIMIT ±2% |
l/h |
25 |
40 |
63 |
100 |
160 |
|
最小流量 （Q1） ERROR LIMIT ±5% |
l/h |
15.6 |
25 |
39.4 |
62.5 |
100 |
|
最小讀數MIN.READING |
l |
0.05 |
0.05 |
0.05 |
0.5 |
0.5 |
|
最大讀數MAX.READING |
m3 |
9999.9999 |
9999.9999 |
9999.9999 |
99999.999 |
99999.999 |
|
最大工作壓力 MAP |
MPa |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
|
壓損 △P AT Q3 |
MPa |
≤0.063 |
≤0.063 |
≤0.063 |
≤0.063 |
≤0.063 |
|
L |
mm |
195 |
267 |
319 |
384 |
428 |
|
I |
mm |
115 |
165 |
199 |
260 |
300 |
|
B |
mm |
43 |
43 |
53 |
60 |
77 |
|
重量
WEIGHT |
不帶連接件
WITHOUT CONNECTIONS |
Kg |
1.14 |
1.56 |
2.48 |
3.47 |
5.65 |
|
帶連接件
WITH CONNECTIONS |
Kg |
0.97 |
1.3 |
2.05 |
2.75 |
4.7 |

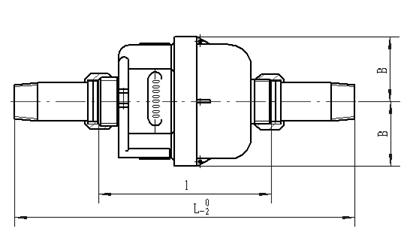

外形尺寸 OVERALL DIMENSIONS

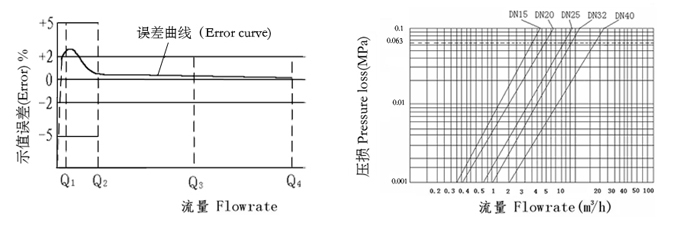

流量誤差曲線 FLOW-ERROR CURVE 壓力損失曲線 PRESSURE LOSS CURVE
|
